Kit eau de pluie NE'HOME FPS 100C, 130C, 150C

Les kits eau de pluie NE’HOME FPS (Filtration Poussée et Stérilisation ultraviolet) sont composés de la platine murale APW 1.2 EV et de tous les matériels nécessaires pour l’installation d’un dispositif de récupération et de valorisation d’eau de pluie complet à usage domestique pour l’alimentation des wc, lave-linge, robinet extérieur (lavage des sols, lavage des voitures, l’arrosage des plantes, l’arrosage du potager ...) et d’autres utilisations spécifiques nécessitant la stérilisation de l’eau de pluie (hors eau de consommation).
Par exemple, pour l’alimentation de douches extérieures, de jacuzzis, d’aquariums ou encore le complément de piscine ...

Niveau de traitement :

5μ + Charbon Actif + stérilisation ultraviolet 40 W

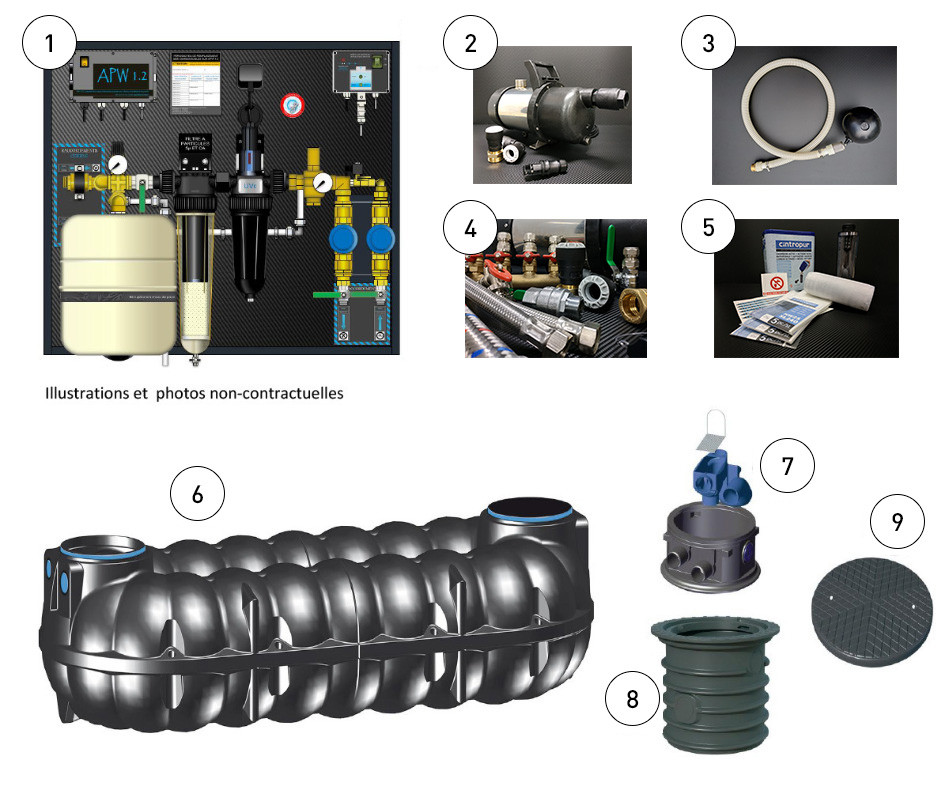

Un kit eau de pluie NE’HOME FPS comprend :

  • 1) Un gestionnaire APW 1.2 EV Carbone Noir
  • 2) Une pompe immergée APP 120 P équipée
  • 3) Une aspiration flottante 1 mètre.
  • 4) Un lot raccordement EV.
  • 5) Un lot consommable et signalétique.
  • 6) Une cuve NEO en PEHD à faible profondeur d’enfouissement (Capacité de 10000, 13000 ou 15000 litres)
  • 7) Un filtre regard NEO unidirectionnel.
  • 8) Une rehausse de 250 mm.
  • 9) Un couvercle piéton sécurisé.

KIT EAU DE PLUIE
NE'HOME FPS


Cuves plates PEHD de 10000 à 15000 litres

Préfiltration intégrée de 0.5 mm

Siphon anti-rongeur

Rehausse 250

Couvercle sécurisé

Gestionnaire mural APW 1.2 EV

Pompe immergée APP 120P de 900 W

Aspiration flottante

Lot raccordement EV

Consommables 20 mois et signalétiques

Description du kit eau de pluie NE'HOME FPS

1. Gestionnaire d’eau de pluie APW 1.2 EV Carbone Noir

Le gestionnaire d’eau de pluie APW 1.2 EV est une platine murale monobloc compacte centralisant les fonctions de stockage, filtration mécanique, purification, traitement aux UV et gestion automatisée de l’eau de pluie. Il alimente les différents postes autorisés selon la législation française en vigueur (wc, lave-linge et robinet extérieur) en toute sécurité.

Caractéristiques :

Il filtre mécaniquement à 5μ les particules en suspension dans l'eau de pluie, la purifie par traitement au charbon actif et la stérilise en détruisant les micro-organismes (microbes, virus, bactéries, champignons, algues) susceptibles de provoquer des maladies, de développer des odeurs ou la prolifération d'algues.
Il réduit les démarrages de la pompe immergée APP 120P avec son réservoir d’une capacité de 24 litres et protège le dispositif en cas de surpression.
Il permet de régler la pression dynamique dans votre réseau d'eau de pluie à votre convenance et maintien une pression constante dans celui-ci.
Il détecte automatiquement les éventuelles carences en eau de pluie dans la cuve et assure un appoint en eau de ville en cas de sécheresse prolongée en toute sécurité selon la norme NF EN 1717 par surverse totale de type AA, en injectant directement dans la citerne l’eau de ville.
Il apporte ainsi les corrections nécessaires pour garantir le bon fonctionnement de l'installation et la distribution en eau de pluie aux postes raccordés sans aucune manipulation.
Il centralise électriquement la commande des différents appareils connectés.
Il est équipé de 2 manomètres permettant la lecture des pressions hydrauliques fournies en entrée de filtre et en sortie de réducteur-stabilisateur. Deux compteurs permettent de lire les quantités d’eau de pluie consommée et d’eau de ville injectée..

2. Pompe immergée APP 120 P équipée (non assemblée)

La pompe APP 120 P est une pompe immergée entièrement automatique, auto-amorçante avec un dispositif électronique avec carte intégrée commandant l'arrêt (en présence de haute pression ou d'absence de débit) et le démarrage de la pompe (en cas d'absence de pression) et la protège contre le manque d'eau.
Elle a été conçue afin de satisfaire aux besoins des utilisateurs dans le cadre d’une utilisation domestique de l’eau de pluie. Son architecture en pompe de surface lui permet d'être démontable et réparable, pour une maintenance aisée. Corps de pompe en Inox 304; venturi, diffuseur et turbine en Noryl.

Elle est équipée d’un clapet anti-retour, d’une poignée de transport, d’une réduction laiton, de raccords encliquetables et d’une connexion rapide étanche.

Puissance : 900 W
Hauteur maximale : 49 mètres
Débit maximal : 3,0 m³/h.

3. Aspiration flottante

Elle aspire l’eau sous la surface, là où elle est la plus claire. Pour éviter un désamorçage, elle est équipée d’un clapet anti-retour.

4. Lot raccordement EV

Le lot raccordement EV est constitué du nécessaire en matériels de plomberie et d’électricité spécifique au gestionnaire APW EV pour réaliser en amont son raccordement à la pompe (longueur des couronnes : 25 mètres) et en aval son raccordement à une nourrice 4 départs. Le lot est composé de raccords et réductions laiton, flexibles inox, vannes certifiées NF, nourrice, tuyaux PE- multicouche, raccords PE et multicouche et divers accessoires de fixation. Ce lot est fonction du type d’implantation du gestionnaire (rez-de-chaussée ou sous-sol).

A préciser à la commande.

5. Lot consommable FPS et signalétique

Le lot consommable FPS permet de réaliser les renouvellements du filtre mécanique et de la recharge en charbon actif pour une période d'environ 20 mois.
(Nota : la durée de la période est fonction de la qualité de l’eau de pluie filtrée et donc de la fréquence de renouvellement des consommables).

Il comprend :
2 sachets de 5 tamis filtrants 5μ (à renouveler en fonction de la qualité de votre eau de pluie).
1 boite de charbon actif de 3.4 litres (permet de réaliser 6 recharges, à renouveler tous les 6 mois).
1 ensemble d’affichettes et d’autocollants à apposer dans l’habitation aux points de sortie de l’eau de pluie et à tous les lieux d’informations nécessaires, complète le lot.

6. Cuve NEO

La construction innovante des récupérateurs d’eau de pluie NEO repose sur des formes naturelles qui ont déjà fait leurs preuves dans la nature (coquille du Nautilus).

Les Récupérateurs NEO sont polyvalents, faciles à transporter et à installer. Ils profitent d’un encombrement minimal grâce à leurs formats plats. Ils supportent les passages de véhicules légers*. Ils sont garantis 35 ans.

*Dans ce cas, prévoir un couvercle et une rehausse résistant aux passages de véhicules légers jusqu’à 2.2 tonnes (en option).

Désignation
Volume
(litres)
Longueur
(mm)
Largeur
(mm)
Hauteur du
Corps de
réservoir
(mm)
Poids
(kg)
Entrée
(mm)
Trop plein
(mm)
NEO 100C
10000
5420
2300
1415
340230
270
NEO 130C
13000
7020
2300
1415
450
230
270
NEO 150C
15000
8020
2300
1415
510
230
270

7. Filtre regard NEO bidirectionnel

Le filtre NEO bidirectionnel à filtration automatique dispose d’une maille de tamis en acier inoxydable de 0,5 mm et d’une poignée de levage. Le système Click & Clean permet un montage et un démontage très facile, sans outils: il suffit d'insérer la tige du filtre dans les profilés en U intégrés.
Le feuillage et la saleté sont automatiquement évacués dans le trop-plein. Vous avez simplement à le nettoyer.
Particulièrement adapté pour un usage domestique. Convient à toutes nos cuves NEO..

8. Rehausse 250

Permet d’enfouir la cuve à une profondeur suffisante pour que les conduites d’eau soient hors gel et ainsi profiter tout au long de l’année de l’eau de pluie récupérée.
Hauteur : 250 mm
Ø 600 mm

9. Couvercle piéton sécurisé

Le couvercle est l’accessoire de base indispensable pour les récupérateurs enterrés. Dans le jardin ou à proximité de la maison, ils sécurisent les abords extérieurs de l’installation et simplifient l’accès au récupérateur enterré. Ils permettent également une finition esthétique à ras du sol pour une parfaite intégration paysagère.

Selon la profondeur d’enfouissement de la cuve, il est quelques fois nécessaire de procéder à des ajustements pour que le couvercle soit à fleur de sol. L’utilisation d’une rehausse voire d’un anneau de compensation permet cette mise à niveau.

Supporte jusqu’à 150 kg. Léger et facile à installer, il est pourvu d’une sécurité enfant en conformité avec les normes en vigueur.
